아이에프텍(주)

Dual Type

ELECTRICAL SPECIFICATION

일반사양 / GENERAL SPECIFICATION
정격용량 (A)	30 X Dual	50 X Dual	75 X Dual	100 X Dual	150 X Dual
효율 (%)	82이상		88이상		90이상
외형등급	IP31 / USER 선택가능
입력 / CONVERTER
제어방식	FFT 분석에 의한 PWM 제어
제어소자	I.G.B.T
정격전압	3상 3선/4선식 220,380,440V
전압허용범위	+10% ~ -10%
주파수	60Hz ± 5%
출력
정격전압	110Vdc (기타전압 요구 시)
전압안정도	±2%
맥동률	2% 이내 ( R.M.S )
전류제한	과부하 110% 이상 에서 수하
과부하내량	120% 10분
충전전압	125Vdc (기타전압 요구 시)
S.I.D 전압 안정도	±5% (기타안정도 요구 시)
변압기	복권변압기
축전지 / BATTERY
타입	USER선택(무보수 밀폐형,무보수 무누액형)
정격전압 (DC)	108Vdc
방전종지 전압 (DC)	94Vdc
축전지 CELL수	12V 경우 : 9Cells or 10Cells / 2V 경우 : 55Cells
외부 통신용 인터페이스 / External Communication interface
제공인터페이스	RS-232C / RS-485 / Modbus 통신 / SNMP (원격 모니터링) 지원
DISPLAY

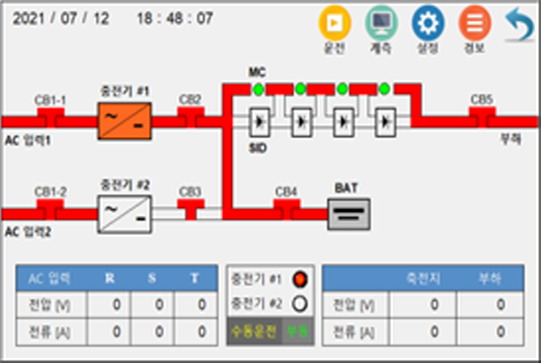

Color Touch Screen	계측치 표시-입력 : 전압,전류,주파수 / 출력 : 전압,전류, 배터리 : 전압,전류 / 경보내역
	시스템 그래픽 화면 - 정상,정전,고장,비상

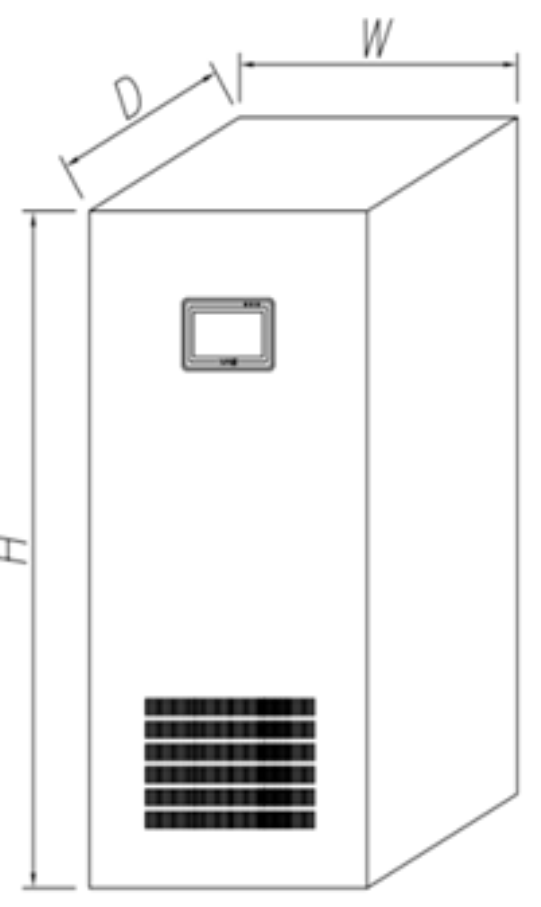

용량별 외함크기 / SIZE
정류기용량 (A)	30 X Dual	50 X Dual	75 X Dual	100 X Dual	150 X Dual
폭 (W) mm	800	800	800	800	800
깊이 (D) mm	800	800	800	800	800
높이 (H) mm	1850	1850	1850	1850	1850
무게 (kg)	400	450	500	700	800
